行業背景

随着我國煤炭需求大幅增長，煤礦生産安全事故也随之增加。深究煤礦井下皮帶運輸系統安全管理問題，弄清事故發生的原因，找出有效的管控措施與策略，對降低煤礦生産事故率和促進煤礦企業健康發展具有重要意義。

在實際的煤炭生産運輸過程中，經常會有跑偏、摩擦生熱、堆煤、皮帶撕裂等問題，不僅影響生産，甚至會造成嚴重的安全事故。并且針對于遠距離的煤炭皮帶運輸其能耗巨大，智能化檢測程度低，維護人員多，直接影響煤礦企業的生産效率以及成本消耗，對于煤礦皮帶運輸機如何節約生産成本、如何提高安全防範、如何進行自動化管控已成為了煤炭行業急需解決的問題。

偉景智能立體視覺技(jì )術賦能皮帶輸送機智能化生産針對于現有煤炭行業皮帶輸送機的精準檢測數據難采集、能源浪費、安全生産運輸等行業痛點，偉景智能從實際應用場景及需求出發，通過立體視覺技(jì )術進行皮帶輸送機的精準數據檢測及精細化皮帶控制，并從底層硬件、嵌入式算法軟件、上層應用管理平台進行系統性服務，能夠對高速運動的皮帶輸送機進行煤量監控統計、流量體積監控、皮帶智能調速、皮帶安全檢測、煤量大數據管理等核心功能，實現了精準大數據的快速采集及存儲、智能化精準輸送機調速節能以及皮帶運輸安全檢測等多種智能化改造，環境适應性強、無需圖像訓練可做到快速落地實施，真正的從精細化數據分析上提升了皮帶輸送機智能化水平及落地化應用。

産品介紹

新一代非接觸式煤流傳感器由智光眼相機搭配黑虎軟件（皮帶輸送機智能改造應用系統）實現，是專為高速運輸的煤炭皮帶機設計的智能化設備，可代替傳統接觸式煤流檢測傳感器。該設備除了能實現傳統傳感器的功能以外，可實現多種高精度檢測功能，包括流量體積監控和統計、堆煤檢測、跑偏檢測和皮帶撕裂檢測等。并具有非接觸安裝的優點，将智光眼相機安裝在皮帶上方或下方即可完成現場實施，無需改造現場環境，很容易部署。采集的數據将通過千兆網直接傳輸至PLC或服務器，實現實時監測和遠程控制。

煤流類監測

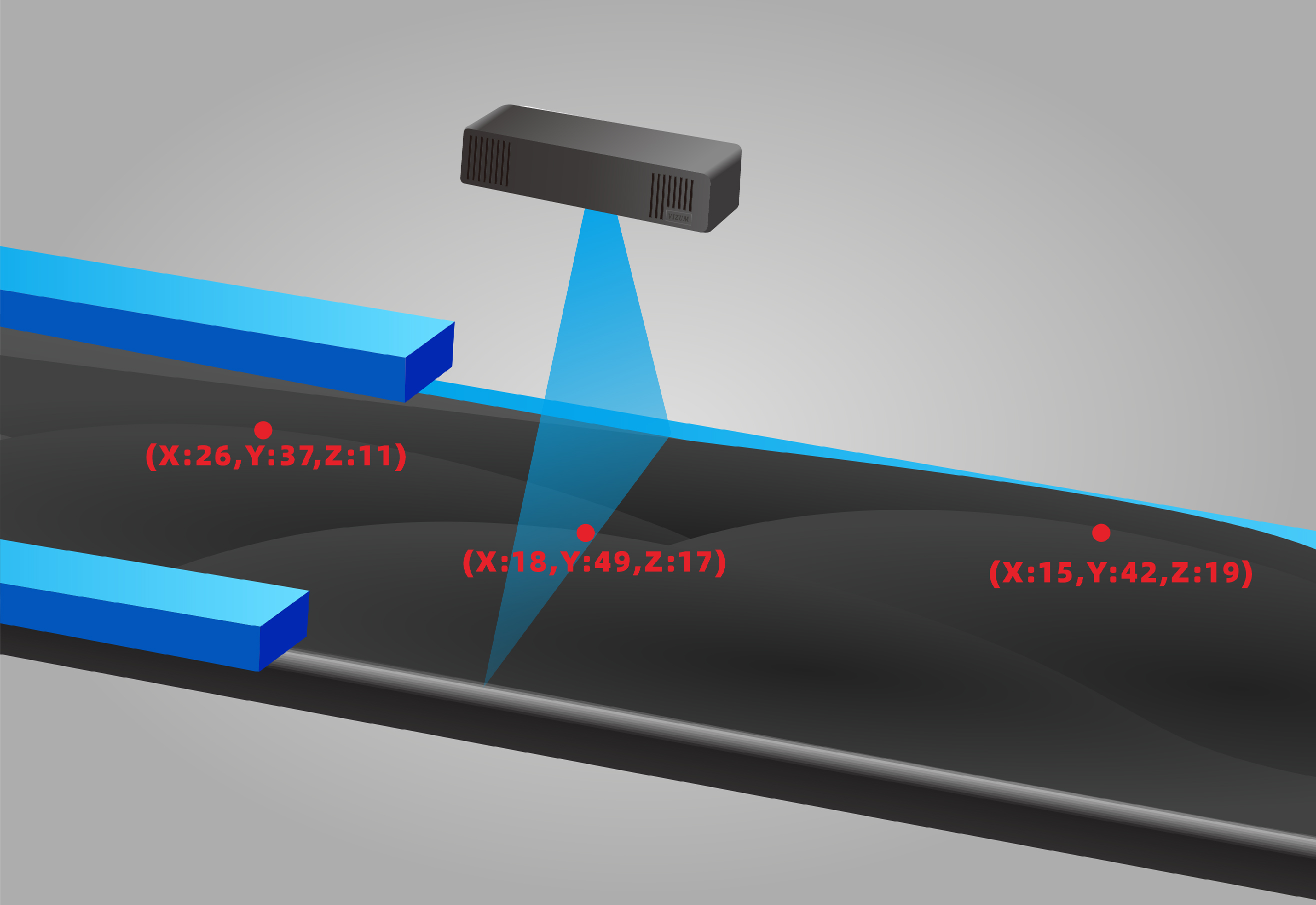

煤量監控-體積檢測

煤量監控功能通過智光眼相機對動态輸送機上的物體實時進行體積大數據采集，該功能可進行輸送機速度控制、生産大數據管理、出庫流量把控等多種智能化應用改造，适用于煤炭、礦業、鹽業、石料、水泥、物流、農業等領域在運動輸送機上的流量體積監控應用。

·支持皮帶運動速度:10m/s

·粉煤煤量統計誤差:千分之五(密度準确的情況下)

·塊煤煤量統計誤差:千分之十(密度準确的情況下)

皮帶類監測

皮帶堆煤監測-流量監測

皮帶堆煤檢測功能是相機對煤炭在皮帶傳送機上的高度進行堆煤判斷，實時輸出堆煤結果，并可輸出堆煤情況下超出的高度。由此可對每條皮帶輸送機進行運輸安全監控,并可将監控的數據進行實時統計管理。對提前預防傳輸帶堆煤事故的發生，保障生産安全具有重要的意義。

·堆煤高度測量精度:毫米級

·檢測周期:1次/每秒

·最佳檢測皮帶寬度:<3m

皮帶調速檢測-速度檢測

皮帶調速功能根據結果數據信号對皮帶的速度變化及啓停進行自動化控制。通過設置檢測皮帶長度距離，可以将在該長度距離上的煤量數據與調速阈值進行對比，超出阈值速度調高、低于阈值速度調低。通過對皮帶精細化控制，延長其使用壽命。相機輸出的信号可直接與PLC進行調速數據信号對接，實現皮帶控制精細調節。

·檢測精度：≤3mm

·支持運動速度：10m/s

·提供标準Modbus Tcp通訊協議快速對接

皮帶跑偏檢測-位置監測

皮帶跑偏檢測功能根據相機定位皮帶左右邊緣位置，提前進行正常位置标定及設置左右跑偏的距離阈值。通過将實時定位的皮帶左右邊緣位置與阈值進行比較，輸出跑偏的判斷結果。

·左右皮帶邊緣定位精度:毫米級

·檢測周期:1次/每秒

·最佳檢測皮帶寬度:<3m

皮帶撕裂檢測-撕裂監測

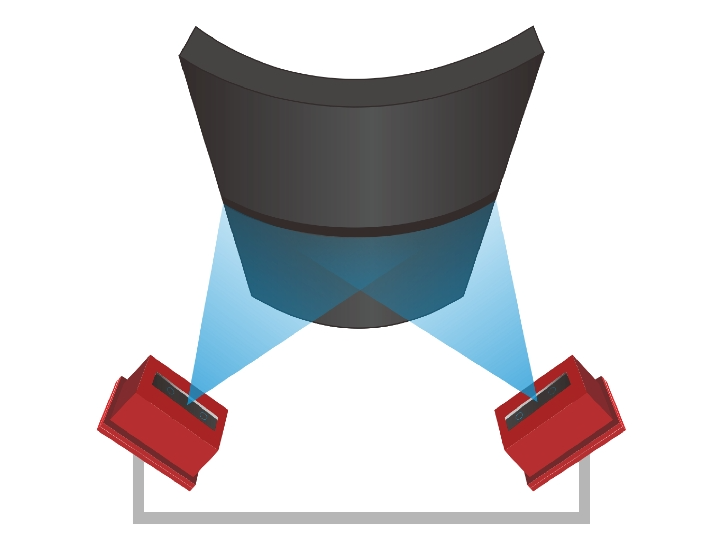

皮帶撕裂檢測功能通過相機對高速運動的的煤炭皮帶進行在線監控，可對皮帶橫向裂紋、豎向裂紋、縱撕開縫、縱撕重疊等皮帶異常撕裂情況進行檢測并實時對皮帶輸送機進行自動化調控，通過将相機安裝在皮帶下方即可完成現場實施。采用C/S架構方式構建可視化數據模型展示平台，可進行皮帶3D模型可視化展示、檢測結果展示、運輸安全監測、皮帶輸送機自動化控制等多種系統化管理，大大提升礦業皮帶輸送機自動化及智能化撕裂檢測水平。

·皮帶撕裂檢測準确率≥ 99%

·支持運動速度：10m/s

産品特點

1.高精度

智光眼相機采用先進的光學成像技(jì )術，能夠對物體進行高精度的三維掃描和測量。相機的數據生成速度最高可達6000線/s，數據處理采用芯片前端嵌入式智能算法，每一幀的數據處理延時小于1ms。比如相機在檢測寬度為3m的皮帶、設備吊高2.5m時，皮帶運行方向的檢測精度為±0.96mm，皮帶寬度方向檢測精度為±0.85mm，堆煤高度的檢測精度可達±1.5mm，煤量的檢測精度小于千分之五。空間定位精度可達微米級，滿足精細化的場景檢測需求。同時，智光眼相機具有抗強光、抗反光的特點，對于煤礦等深色、黑色物體有專門算法支持，适應多種複雜環境，測量精度高。

2.易部署

智光眼相機的安裝過程非常簡便，它具有非接觸安裝的優點。這意味着無需對現場環境進行任何改造，就可以将相機安裝在皮帶上方或下方的任何位置。這種設計使得現場實施變得非常容易，隻需簡單地将相機放置在所需的位置即可。此外，由于智光眼相機具有小巧輕便的特點，您可以輕松地将其部署到任何需要監控的區域，而無需擔心對現有設備造成不必要的幹擾或破壞。

3.數據直傳

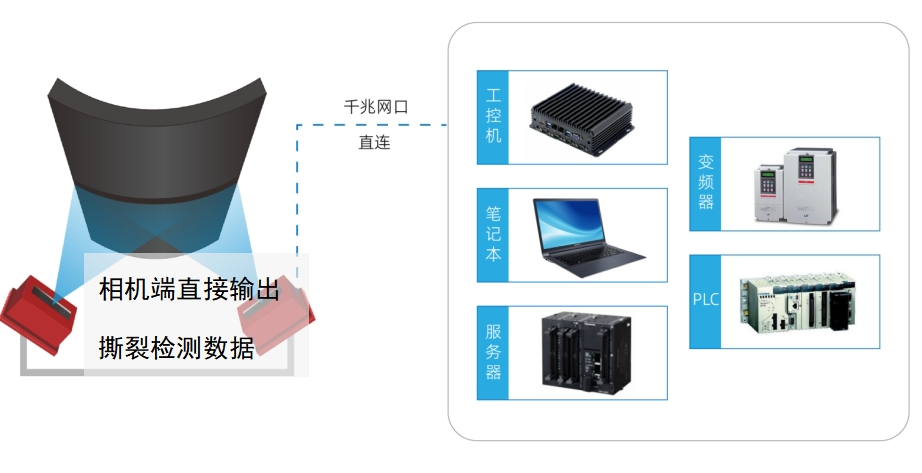

支持TCP/IP網絡通訊協議，Modbus TCP網絡通訊協議及函數調用SDK等多種系統數據對接方式。提供豐富的系統對接接口，可直接對接PLC、變頻器、服務器、工控機、筆記本。連接後，它們可以用固定的讀取接口讀出所需數據。

應用場景

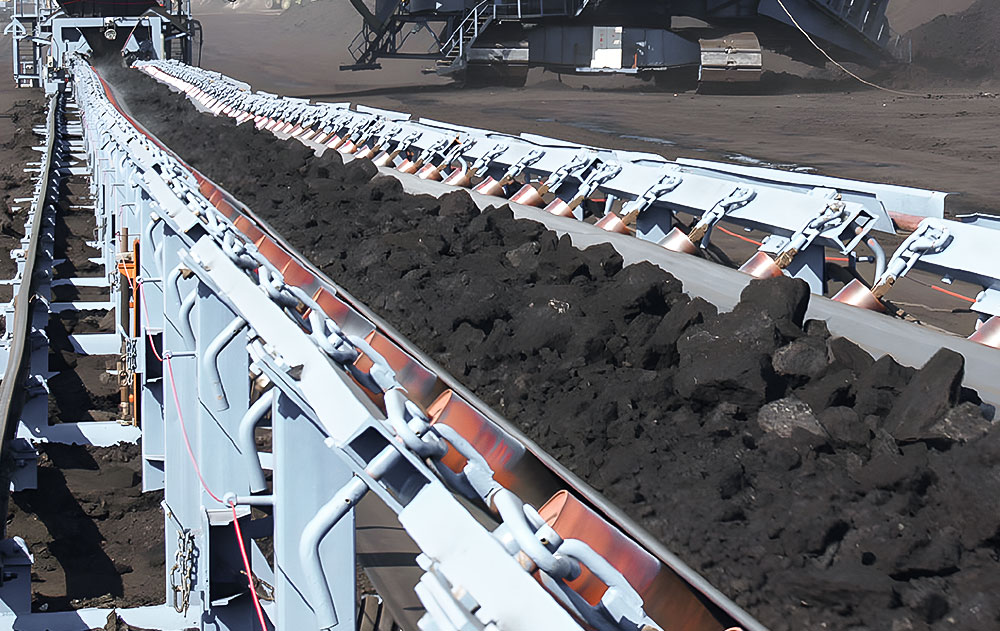

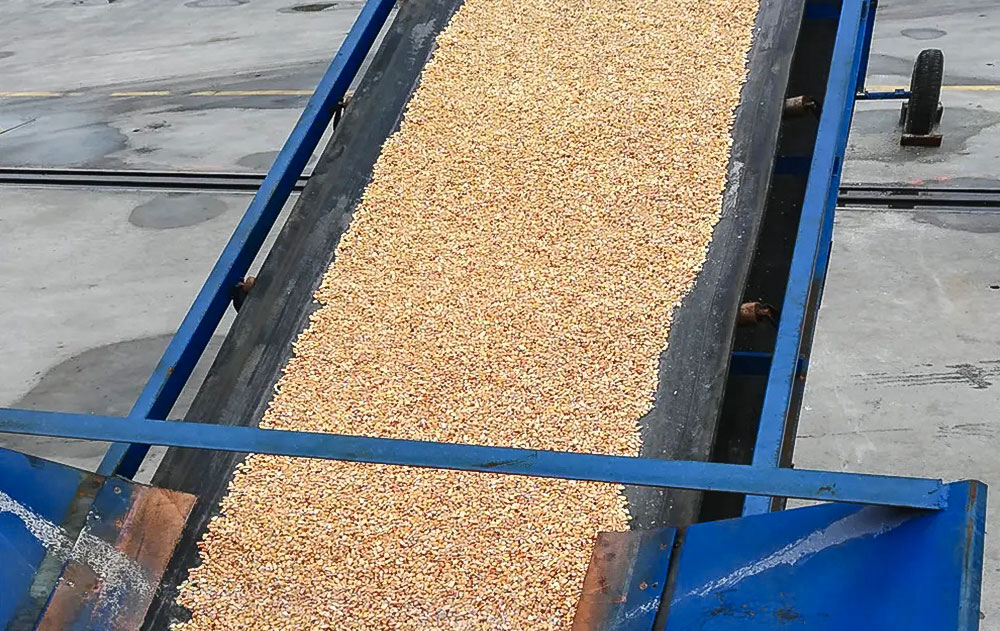

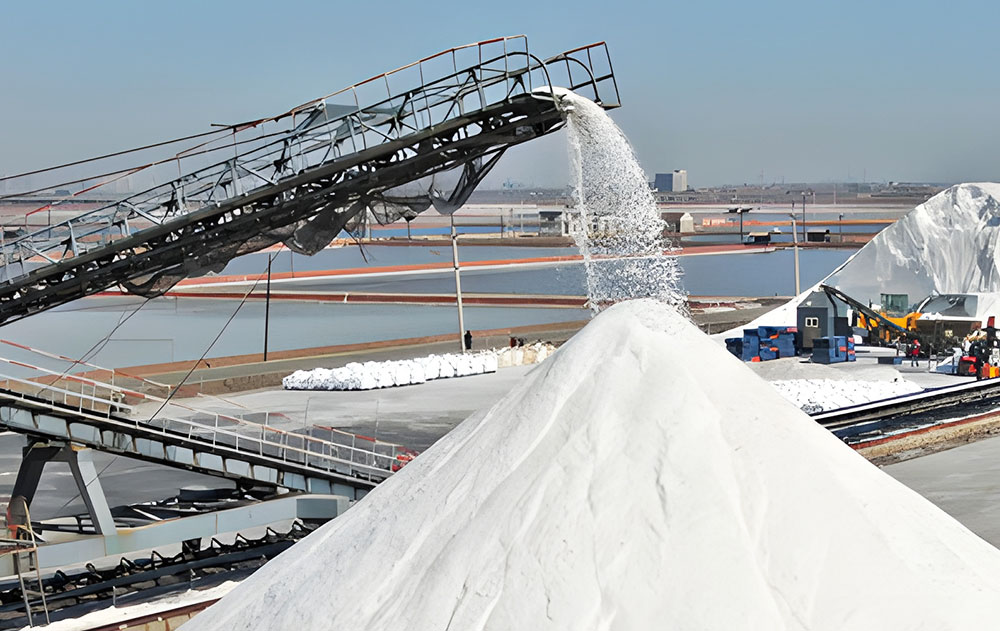

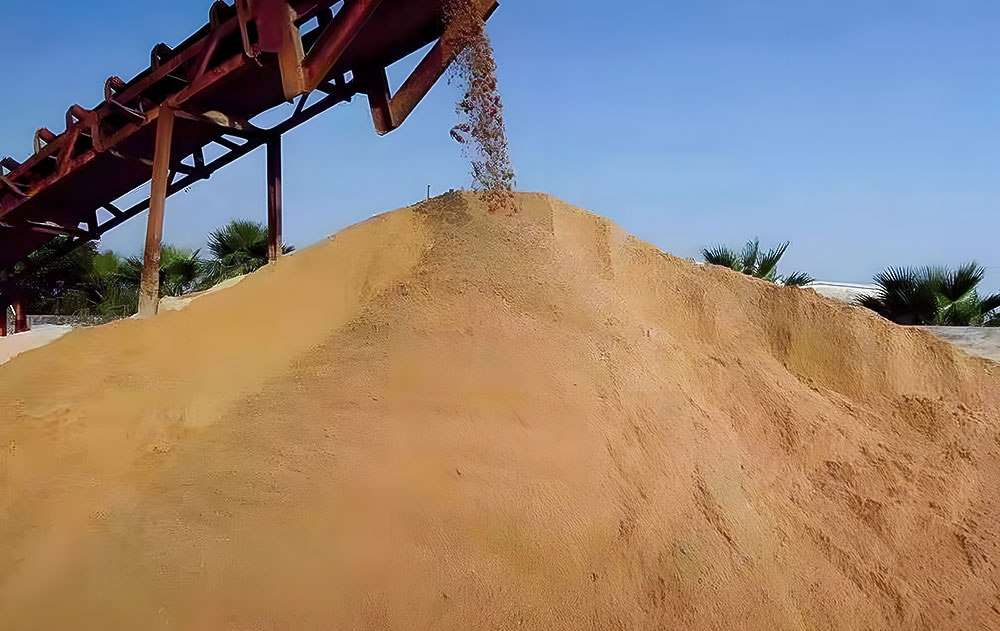

新一代非接觸式煤流傳感器可廣泛應 用于煤礦、礦業、鹽業、沙石、水泥、農業等皮帶輸送場景。

部分客戶案例

偉景智能立足于立體視覺，緻力于為客戶提供高性能、高精度、易操作的行業應用産品，旨在幫助客戶更好的實現降本增效，進而推動行業效率與生産效益。為智能而生，做行業之星，偉景智能将繼續精進，為行業貢獻更優、更精、更高效的視覺類産品。
